1、產品介紹
呼吸閥、阻火呼吸閥是安裝在易燃易爆介質貯罐頂上的安全保護裝置，能維持罐內的正常壓力，避免因意外原因造成罐內急劇超壓或真空。且可減少罐內液體揮發損耗。

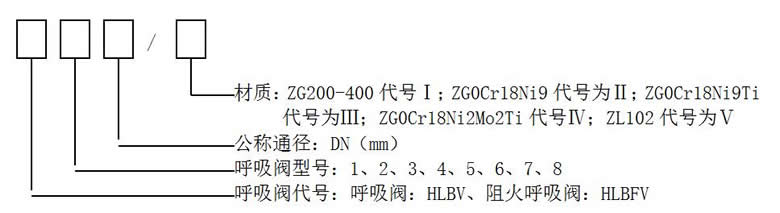

2、產品型號與標注


標記示例：公稱通徑DN100、主體材料ZL102帶吸入接管阻火呼吸閥標注：HLBFV2-100/Ⅴ。

3、訂貨須知
1）閥體法蘭均以HG20592-97PN1.0為標準，當用戶需用GB、JB、HGJ、SH、ANSI或JIS等標準或改變壓力等級時，請?jiān)诤贤姓f(shuō)明。
2）訂購呼吸閥時，請正確寫清型號，若有改變材料或其它要求時，請?jiān)诤贤姓f(shuō)明。
4、產品規格及參數表
1）HLBV1（HLBFV1）型呼吸閥（阻火呼吸閥）見表一、圖一。

表一

DN	40	50	80	100	150	200	250
H	310	310	410	485	585	680	835
L	275	275	397	450	640	835	1060

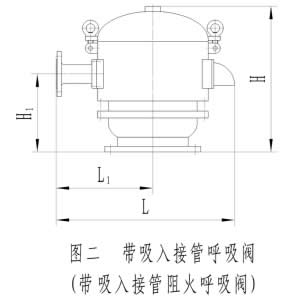

2）HLBV2（HLBFV2）型呼吸閥（阻火呼吸閥）見表二、圖二。

表二

DN	40	50	80	100	150	200	250
H	310	310	410	485	585	680	835
H1	178	178	220	265	295	320	405
L	300	300	397	443	612	775	960
L1	162	162	198	218	292	358	430

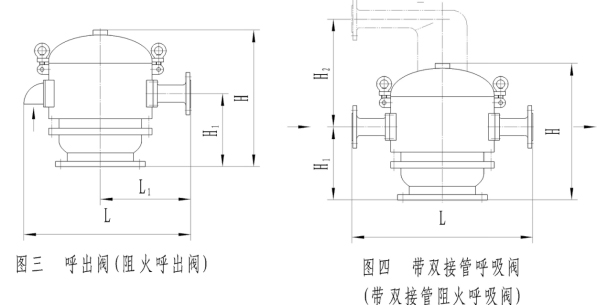

3）HLBV3（HLBFV3）型呼吸閥（阻火呼吸閥）見表二、圖三。

4）HLBV4（HLBFV4）型呼吸閥（阻火呼吸閥）見表三、圖四。

表三

DN	40	50	80	100	150	200	250
H2	175	220	250	280	345	420	480
H	310	310	410	485	585	680	835
H1	178	178	220	265	295	320	405
L	325	325	397	435	584	715	860

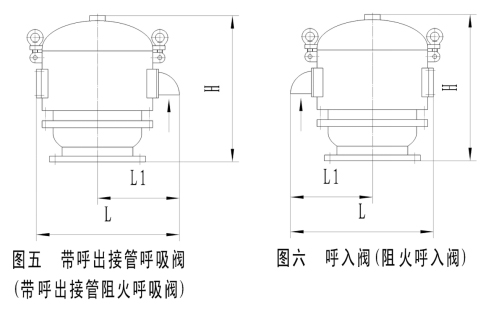

5）HLBV5（HLBFV5）型呼吸閥（阻火呼吸閥）見表四、圖五。
表四

DN	40	50	80	100	150	200	250
H	310	310	410	485	585	680	885
L	240	240	330	367	540	700	880
L1	138	138	200	225	320	418	530

6）HLBV6（HLBFV6）型呼吸閥（阻火呼吸閥）見表四、圖六。

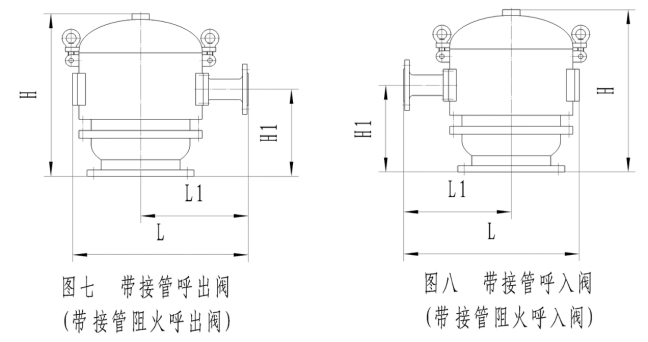

7）HLBV7（HLBFV7）型呼吸閥（阻火呼吸閥）見表五、圖七。
表五

DN	40	50	80	100	150	200	250
H	310	310	410	485	585	680	885
H1	178	178	220	265	295	320	405
L	263	263	330	370	508	640	780
L1	163	163	200	218	292	358	430



8）HLBV8（HLBFV8）型呼吸閥（阻火呼吸閥）見表五、圖八。
